TT-YW20 光网络综合测试仪

来源:未知 时间:2021-05-07 09:23

   功能概述
TT-YW20光网络综合测试仪支持PDH,SDH网络开通及光缆故障处理测试,仪表可用于以2048kbit/s为基础的PDH和SDH数字传输系统误码性能测试和分析,速率范围从1.5M至155M SDH/PDH速率,同时支持在光网络建设阶段进行验证或网络运行阶段故障排查;支持光网络运维中的光缆查找和光纤故障检测等
产品亮点
TT-YW20光网络综合测试仪还可以扩展全方位的通信技术连接和服务测试功能,支持OTN, SDH/SONET, MSTP, PDH/DSn, PTN/IP RAN, SyncE, IEEE1588v2 PTP, OTDR, 以太网, 光缆普查仪,天馈线分析,频谱分析等。

  • 设计坚固紧凑、携带方便
  • 功能强大的模块化智能网络测试平台
  • 图形化用户界面,操作方便
  • 丰富的按键设计,支持旋钮、数字键和功能键,方便灵活的输入和选择
  • 6.5寸室外增强型LCD触摸彩色显示屏,适合户外环境使用
  • 基于USB 2.0接口的测试结果和数据的快速导入导出
  • 基于10/100M Base-T的RJ45接口的远程接入和控制
  • 支持实体键盘和触摸屏两种输入方式
  • 高达12小时的锂电池工作续航能力(根据不同的测试功能具有不同的续航能力)
功能特性
  • 单台仪表集成PDH, SDH,回声光缆,红光源测试功能于一体
  • 采用平台加模块的结构,后续可以扩展支持以太网、PTN/IP、RAN,MSTP,OTN,OTDR,光缆普查和IEEE1588V2同步测试等功能的测试模块
SDH/PDH测试
  • 支持DS1/DS3,E1/E3/E4接口(BNC)的DSn/PDH误码测试功能
  • 支持OC-3和STM-1电口(BNC),STM-1和OC-3的光口SDH/SONET误码测试功能
  • 支持基于RJ48接口的120欧姆E1/DS1误码测试功能
  • PDH/SDH误码测试和性能分析
  • SDH/SONET开销监测/插入,256帧开销连续捕获能力测试
  • 误码和告警插入和监测,自动保护倒换
  • 环回时延测试,时延测试范围为0-60s
  • 指针监测和调整,生成G.783指针测试序列
  • 支持VC4-16c/STS-48c到VC12/VT2, VC11/VT1.5的净荷映射, 包含PDH/DSn净荷 (E1/E2/E3/E4, DS1/DS3)
回声光缆测试
  • 通过音频(对应扰动强度)和视频(LED显示条)两种手段,在线准确定位光缆
  • 光缆普查采用1550±20nm测试波长
  • 支持回声光缆测试,最远单纤识别、普查和查障测试距离达40km
  • 红光源功能:输出功率(dBm):+10dBm(650nm)
一般特性
用户接口
显示屏 6.5英寸TFT触摸显示屏(640×480分辨率)
按键 具备实体键输入模式
业务接口
USB数据端口 USB2.0, A型接口,2个;USB2.0 MiniB型接口,1个
以太网端口 以太网10/100,接口:RJ45(端口)
存储容量 16G(可选32G,64G,128G)
其他接口
音频接口 用于连接选配的耳机,3.5mm直径插孔
其他功能
尺寸和重量 TT-YW20:319(H)x 202 (W) x 105(D) mm; 3.6kg
温度 工作温度:-10°C到50°C;存储温度:-40°C到70°C
相对湿度 0%到95%(非冷凝)
振动 10Hz到500Hz时<1.5g(在三条主轴上)
机械冲击 在六个面、八条主要边上<760 cm(根据GR-196-CORE标准)
EMC EN55022/CIPSR22, EN61000-3-2,EN55024
电池和供电
电池 充电式和可更换的锂离子电池
工作时间:4小时(典型值)
充电时间:6小时(典型值)(25°C)
供电 输入:100至240V(交流),50Hz/60Hz,1.6A
输出:19V,4A

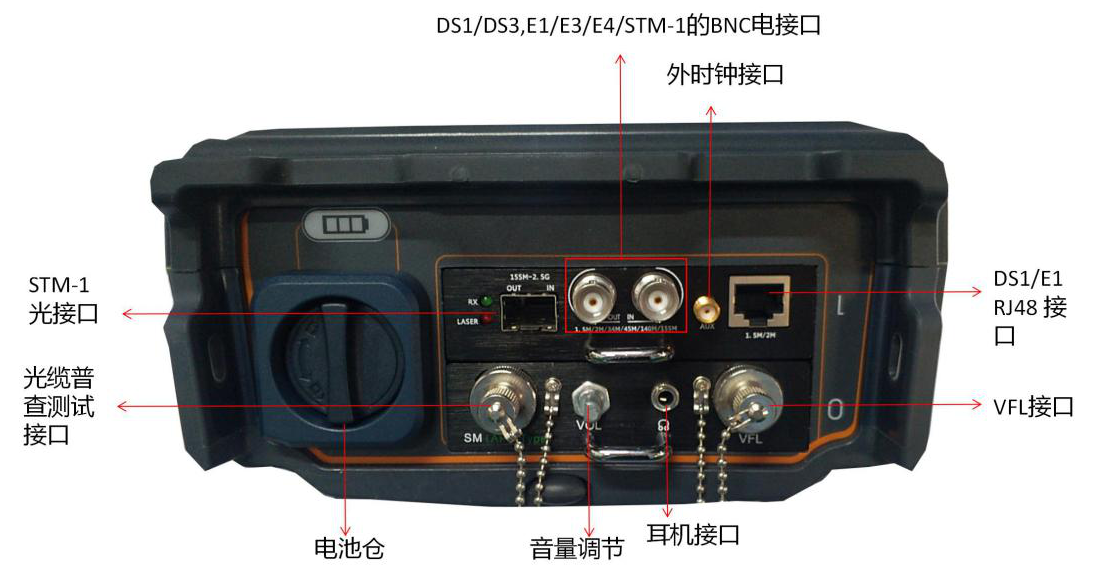

接口图片

技术规格

型号 TT-YW20
回声光缆性能参数
光纤连接接口 FC/APC
测试距离(km) 40
光源最大输出功率(dBm) 0
信噪比(dB) 30
工作波长(nm) 1550±20nm
最大光缆损耗dB(环路) 50
信号处理模式 高灵敏度、低噪声
输出模式 视频:振动幅度触摸屏显示
音频:声音,对应扰动强度

红光源 波长 650 ±20nm
输出功率 +10 dBm
输出模式 CW, 1Hz
激光安全 IEC 60825-1:2007:CLASS 1
21 CFR 1040.10

SDH/SONET测试性能参数
测试端口 · STM-1, OC-3 光接口: SFP, 1个
用户可选光模块:1310nm, 1550nm
· STM-1e, OC-3电口:BNC, 1对
测试模式 · 离线测试
· 在线测试
操作模式 · 点对点测试模式
· 穿通模式
· 高级穿通模式:能够修改SOH/TOH开销,能够插入误码和告警
帧结构 · SDH:符合ITU-T G.707
· SONET:符合Telcordia GR-253
线路编码 NRZ
时钟参考 · 内时钟精度:4.6 ppm, 最优为2 ppm
频偏:±50ppm (1 ppm步长)
· 恢复时钟
· TTL 电平外部2.048MHz时钟
· E1: 2.048Mbps, DS1: 1.544Mbps
接收信号速率 ±50ppm
频偏指示分辨率:±1ppm
TCM帧格式 ITU-T G.783, G.707 Annex D and Annex E, POH字节:
HP-N1/LP-N1/LP-N2 for SDH, Z5/Z6 for SONET
TCM接入点ID(Apid): 15字节ASCII序列,CRC-7
扰码 · SDH:符合ITU-T G.707
· SONET:符合Telcordia GR-253

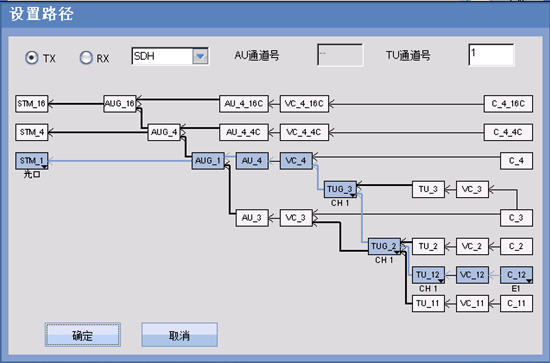

SDH映射

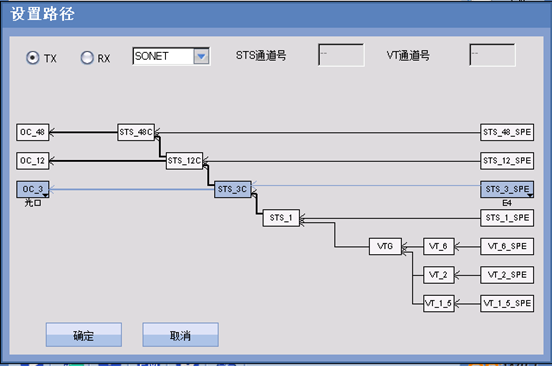

SONET映射
告警 告警监测和产生
· SDH: LOS, LOF, OOF, MS-AIS, MS-RDI, AU-AIS, AU-LOP, HP-PLM,
HP-UNEQ, HP-TIM, HP-RDI, TU-LOM, TU-AIS, TU-LOP, LP-PLM, LP-UNEQ,
LP-TIM, LP-RDI, LP-RFI, LSS
· SONET: LOS, LOF, OOF, AIS-L, RDI-L, AIS-P, LOP-P, TIM-P, PLM-P, UNEQ-P,
RDI-P, LOM-V, AIS-V, LOP-V, PLM-V, UNEQ-V, RDI-V, TIM-V, LSS
· TCM: TC-LTC, TC-TIM, TC-UNEQ, TC-AIS, TC-RDI, TC-ODI
告警产生方式:
· 持续
· 交替
· 突发
误码 误码插入和监测
· SDH: FAS, B1,B2,MS-REI,HP-B3, HP-REI, LP-B3,LP-BIP2,LP-REI, Bit Error
· SONET: FAS, B1,B2,REI-L,B3, REI-P, B3-V,BIP2-V,REI-V, Bit Error
· TCM: TC-IEC, TC-BIP2,TC-REI,TC-OEI
误码插入方式:
· 持续
· 交替
· 速率
· 单个
· 突发
比特测试图案 基于ITU-T O.181 Bulk测试图案产生和检测
测试图案支持:PRBS9, PRBS11,PRBS15,PRBS20.PRBS23,PRBS31
测试图案可以反向
用户自定义图案(图案长度:16bit步长)
指针 · 显示发送和接收侧的指针值
· 支持指针事件监测和产生
· 支持所有G.783指针测试序列
开销 · 产生段开销/传输开销和通道开销字节
· 显示当前的段开销/传输开销和通道开销字节
· 所有开销可被解码,包括解码的J0,J1,J2字节
· 所有开销或者任何指定开销的比特误码测试,例如DCC字节比特误码测试
· 连续256帧开销字节捕获和解码
SDH支路扫描 · 支持DS1信号嵌入到VC-11
· 支持E1信号嵌入到VC-12
· 支持E2信号嵌入到VC-2
· 支持E3/DS3信号嵌入到VC-3
· 支持E4信号嵌入到VC-4
SONET支路扫描 · 支持DS1信号嵌入到VT1.5
· 支持E1信号嵌入到VT2
· 支持E3/DS3信号嵌入到STS-1
· 支持E4信号嵌入到STS-3c
智能扫描 能够自动扫面远端SDH/SONET配置信息,并自动配置端口和映射
SDH/SONET测试结果
状态 当前端口信息
· 监测线路的告警和误码
· 光接口的输入电平指示
· 电接口的输入电平指示
· 实际接口速率
· 频偏
统计 统计信息:告警(秒和比率),误码(数,数和比率),指针操作
直方图 所有告警和误码能够显示为图形模式,使用户能够一目了然的查看所有告警和误码
误码性能 接收信号的G.821/G.826/G.828/G.829/M.2100/M.2110分析,基于检测的误码和告警:ES,SES,BBE,AS,UAS,EFS等
APS APS(自动保护倒换)测试和分析
· 测量APS倒换时间。超过50MS时自动判定失败
· 触发事件()

 用户可选所有PDH/DSn,SDH/SONET告警或者误码,误码门限等
· APS协议指示的切换次数
· K1/K2字节设置和显示
· APS倒换时间测量分辨率:1us
环回时延测量 分辨率:0.1us
测试最大时间:60.0s
PDH/DSn测试性能参数
测试端口 · PDH: E1, E3, E4 1个
· DSn: DS1, DS3 1个
接口:BNC, RJ48(只适用于E1/DS1接口测试)

测试模式 · 离线测试
· 在线测试

标准 · E1: 符合ITU-T G.703 2.048Mbps
· DS1: 符合ANSI T1.102 1.544Mbps
· E3: 符合ITU-T G.703 34.368Mbps
· DS3: 符合ANSI 44.736Mbps
· E4: 符合ITU-T G.703 139.264Mbps

阻抗 · E1: 75Ω(非平衡), 120Ω(平衡)
· DS1: 100Ω
· E3: 75Ω
· DS3: 75Ω
· E4: 75Ω

线路编码 · E1: HDB3, AMI
· DS1: B8ZS, AMI
· E3: HDB3
· DS3: B3ZS,
· E4: CMI

帧结构 · E1: 非成帧, PCM30, PCM31, PCM30CRC, PCM31CRC
· DS1: 非常帧, SF-D4, ESF
· E3: 非常帧,成帧
· DS3: 非常帧,成帧
· E4: 非常帧,成帧

时钟参考 · 内时钟精度:4.6 ppm
频偏:±125ppm (1 ppm步长)
· 恢复时钟
· TTL 电平外部2.048MHz时钟
· E1: 2.048Mbps, DS1: 1.544Mbps

接收信号速率 ±150ppm
频偏显示精度:±1ppm

测试方式 · E1:终端,监测
· DS1:终端,监测
· E3:终端,监测
· DS3:终端,监测
· E4:终端

告警 告警产生和监测
· E1: LOS, LOF, OOF, RAI, AIS, CRCLOFM, MFASOOF, LOFMFAS, MFASRAI, LSS
· DS1: LOS, LOF, OOF, RAI, AIS, LSS
· E3: LOS, LOF, AIS, RDI
· DS3: LOS, LOF, AIS, RAI, LSS, IDLE
· E4: LOS, LOF, AIS, RAI, LSS
告警产生方式:
· 持续
· 交替
· 突发

误码 误码插入和监测
· E1: FAS, CRC4, E-BIT, Code, Bit
· DS1: FAS, Code, Bit, CRC6
· E3: FAS, Bit
· DS3: FAS, C-BIT, P-BIT, FEBE, BIT
· E4: FAS, Bit
误码插入方式:
· 持续
· 交替
· 速率
· 单个
· 突发

比特图案测试 基于ITU-T O.181 Bulk测试图案产生和检测
测试图案支持:PRBS9, PRBS11,PRBS15,PRBS20.PRBS23,PRBS31
测试图案可以反向
用户自定义图案(图案长度:16bit步长)

PDH/DSn测试结果
状态 当前接口信息
· 监测线路告警和误码显示
· 输入电平显示
· 实际接口速率
· 频偏

统计 统计信息:告警(秒和比率),误码(数,数和比率),频偏显示
直方图 所有告警和误码能够显示为图形模式,使用户能够一目了然的查看所有告警和误码
误码性能 接收型号的G.821/G.826/ M.2100分析,基于检测的误码和告警:ES,SES, AS,UAS,EFS等
APS APS(自动保护倒换)测试和分析
· 测量APS倒换时间。超过50MS时自动判定失败
  · 触发事件()
   用户可选所有PDH/DSn告警或者误码,误码门限等
· APS协议指示的切换次数
· APS倒换时间测量分辨率:1us

环回时延测量 分辨率:0.1us
测试最大时间:60.0s
