ZTDY010B 光组合测试包
来源：未知 时间：2021-05-07 09:20
光组合测试包功能概述：
光组合测试包收纳了光通信维护中常用的光源、光功率计、数字光衰减器、红光源、清洁带等仪器仪表及一些常用工具等，具有光功率检测、长/短距离故障定位和光缆接续施工等多重功能。因其形体轻巧、携带方便，可广泛应用于光纤光缆施工工程、线路维护、机房检测等场合。
光组合测试包产品组成：
1、光功率计：智屯达ZTDY102光功率计
2、光源：智屯达ZTDY101激光光源
3、数字光衰减器：智屯达ZTDY16数字式可调节光衰减器
4、红光源：智屯达ZTDY03红光笔
5、清洁带：智屯达ZTDC025光纤清洁带
6、光组合测试包（收纳包）：智屯达 ZTDY010B光组合测试包
ZTDY102光功率计
产品简介：
光功率计用于安装或维护光纤网络。ZTDY102系列光功率计具有耐用性，多功能性，适合在苛刻的测试条件中来验证连续性和评估光纤线路传输质量。
| 详细参数 | |
| 测量范围 | -70dBm-+10dBm； |
| 波长范围 | 800nm-1700 nm |
| 精确度 | ± 0.2 dB |
| 校准波长 | 850nm /980nm/ 1300nm / 1310nm / 1490nm / 1550nm / 1625nm |
| 分辨率 | 0.01dB |
| 接口 | FC、ST、SC、MU/LC（4E1X可选） |
| 参考值存储 | 有 |
| 时间戳的绝对、相对功率 | 有 |
| 相对功率 | 有 |
| 端面检测截图 | 有（JPG、PNG、GIF） |
| 自动关机 | 10分钟后无操作(可取消)，低电量 |
| 内置 VFL (可选) | 1mW或者10mW或者自定义 |
| 数据存储 | 1200个测试数据 |
| 电池充电 | 有 |
| 波号 (可选) | 有 |
| 数据传输(可选) | 有 |
| 自动检测波长功能 | 有 |
| 实时监控器(可选) | 10分钟到360天,间隔:0.5s, 2s, 15s, 60s, 180s, 600s |
| 电池寿命 | 100小时以上 |
| 电池供应 | AA * 2或交流适配器 |

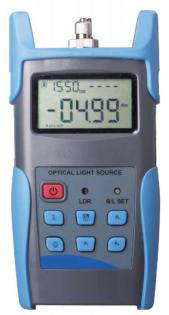

产品简介:
当电信技术人员安装或维护光纤网络时，激光光源是重要的一部分，与光功率计一起工作，解决故障。ZTDY101系列激光光源提供了稳定的激光信号，以及各种波长与加固设计，ZTDY101系列激光光源具有耐用性和多功能性，适合严酷的测试条件来验证连续性和评估光纤线路传输质量。
| 详细参数 | |
| 波长 | 1310nm/1550nm |
| 稳定度 | ±0.05dB每小时 |
| 输出功率 | -5dBm--12dBm |
| 可调布进 | ±0.05dBm |
| 功率范围 | ＜0.5（-5dBm--9dBm），＜0.8（-9dBm--12dBm） |
| 调制频率 | CW,270Hz, 330Hz,1KHz, 2KHz |
| 光纤类型 | SM/MM |
| 接口 | FC/PC (或者自定义) |
| 激光器类型 | FP-LD |
| 自动关机 | 10分钟后无操作(可取消)，低电量 |
| 内置 VFL (可选) | 1mW 或者10mW 或者自定义 |
| 电池 | AA *2电池或AC/ DC电源适配器 |
| 充电功能 | 有 |
| 操作时间 | 16小时以上 |
| 电量供应 | AA * 2 或交流适配器 |

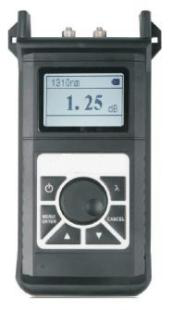

产品简介:
ZTDY16光学可变衰减器具有灵活性和可用性，ZTDY16在市场上提供高性能的手持光衰减器，它是一种理想的工具，电信技术人员维修前的预先测试。
| 详细参数 | |
| 衰减范围 | 2.5dB-60 dB (SM) |
| 波长校准 | 1310nm / 1490nm / 1550nm/1625nm |
| 光纤模式 | 9/125um |
| 衰减模式 | 数字 |
| 分辨率 | 0.05 dB |
| 显示 | LCD, 128*64 |
| 最大输入功率 | + 28 dBm |
| 回波损耗 | ≥ 40 dB |
| 插入损耗 | < 2.5 dB |
| 光连接器 | FC/PC (或者自定义其它接口) |
| 精度 | ±0.5 dB |
| 重复性 | ± 0.2 dB |
| RS-232 | 可选 |
| 自动关机 | 10分钟没有操作 (可取消), 低电量 |
| 充电功能 | 有 |
| 使用时间 | 20小时以上 |
| 电量供应 | 3* AA 电池或者交流适配器 |
| 详细参数 | |
| 输出功率 | 10mW |
| 输出波长 | 650nm |
| 测试距离 | 30km |
| 2Hz | 有 |
| 连接器类型 | 万能接口 |
| 电池 | AA型电池(5#电池) |
| 储存温度 | -20---+70℃ |
| 工作温度 | -10---+60℃ |
| 激光器类型 | LD |
| 重量 | 78g |
| 外形尺寸 | 168mm*27mm |
产品简介:
光纤清洁带清洁光纤连接器接口的效果可使光信号返回损耗小到几十万甚至百万分之一。
光纤清洁带主要应用于光学实验研究单位，室内外光纤通讯设备工程的施工、维护及光纤设备、仪器、部件生产厂家的保质配套。如：SC、FC、LC、ST、D4、DIN等各种类型光纤接口端面的清洁。
详细参数:
清洁次数:>500次 清洁效果:-20至-50dB（返回损耗）
使用温度:-20至+50度 储藏温度:-40至+60度
产品重量:200克 适用无尘等级:>CLASS10000
尺寸(长*宽*高)：115mm* 79mm* 32mm
