如今中国光纤网络存量巨大，新的光纤网络在快速建设；道路施工，洪水、山体滑坡等自然灾害是导致光纤网络中断的主要原因。目前光纤网络维护人员抢修光缆光纤耗时长且测试复杂，同时需要使用各种的测试工具。
TT-YP10是光缆普查仪，光时域反射仪，红光源，光源，光功率计，智能光链路拓扑分析（光眼功能），智能网络测试工具功能于一体的光缆普查仪。它是针对光缆施工过程中，光纤线路杂乱难以排查问题，光缆光纤快速抢修而研发的仪表。TT-YP10是专门为电信施工人员定做的光缆和故障定位工具，适用于隧道、管道、通信井等复杂环境下快速的光缆识别和光纤故障定位，支持数据链路的互联互通性测试。
产品亮点：
TT-YP10光缆普查仪还可以扩展全方位的通信技术连接和服务测试功能，支持OTN, SDH/SONET, MSTP, PDH/DSn, PTN/IP RAN, SyncE, IEEE1588v2 PTP, OTDR, 以太网, 光缆普查仪，天馈线分析，频谱分析等。

• 设计坚固紧凑、携带方便
• 功能强大的模块化智能网络测试平台
• 图形化用户界面，操作方便
• 丰富的按键设计，支持旋钮、数字键和功能键，方便灵活的输入和选择
• 6.5寸室外增强型LCD触摸彩色显示屏，适合户外环境使用
• 基于USB 2.0接口的测试结果和数据的快速导入导出
• 基于10/100M Base-T的RJ45接口的远程接入和控制
• 支持实体键盘和触摸屏两种输入方式
• 高达12小时的锂电池工作续航能力（根据不同的测试功能具有不同的续航能力）

• 单台仪表集成光缆普查仪，光时域反射仪，红光源，光源，光功率计，智能光链路拓扑分析（光眼功能），智能网络测试工具功能于一体
• 采用平台加模块的结构，可以扩展100G OTN/以太网测试模块，IEEE1588V2/SyncE等时间同步测试模块
• 通过音频（对应扰动强度）和视频（LED显示条）两种手段，在线准确定位光缆
• 光缆普查采用1550±20nm测试波长
• 支持单纤测试，光缆识别、普查、查障距离为60km
• 支持末端断缆识别测试功能，不需要加反射器
• 最大光缆损耗（环路）为60dB
• 支持1310±20，1550±20nm波长，动态范围高达40/39dB
• 足够短的盲区（事件盲区0.8m，衰减盲区4m）和高达256000个采样点，保证OTDR在整个光纤链路上进行精确测试；
• 支持SR-4731.sor文件格式；
• 带有自动踪迹诊断，一键设置和事件检测的快速测试模式；
• 双标记线功能用于距离，衰减和熔接损耗测；
• 支持PC离线分析软件用于数据的离线分析和打印；
• 支持VFL红光功能，输出功率为10dBm；
• 支持光功率计和光源测试功能；
• 支持iOTA智能光链路拓扑分析（智能光眼）测试功能；智能组合不同大小的脉宽，一键自动测试得到光纤、分路器、配线光缆、主干光缆等损耗和反射系数。自动判断光网络拓扑结构，以直观的图形方式显示出来。具备对点对点光纤链路进行智能高效测试功能,测量结果可自动生成被测光链路拓扑图,并自动准确标识并识別光纤链路中不同的事件,包括连接器、熔接点、宏弯曲等事件以及各事件之间的距离值。
• 支持iNET智能网络测试工具功能；支持PING, TRACEROUTE,FTP,HTP和抓包等功能，用于验证IP网络的互连互通性:
• 通过RJ45接口，远程上传和下载测试数据和升级软件功能

iOTA智能光链路拓扑分析（智能光眼）：

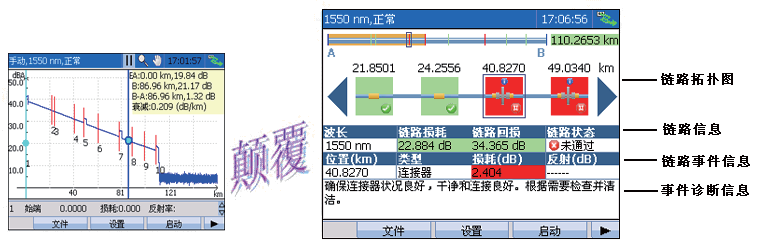

传统的OTDR只是测试光纤链路的衰减曲线、给出事件列表，需要人工分析事件类型和链路结构。FTTH的迅猛发展使得人工分析的工作量急剧增加，无法保障施工效率。智屯达开发的 iOTA 功能提供了更加全面的光纤测试功能和更加精确的测试数据，协助网络专家轻松实现光纤网络的开通、运营和维护。

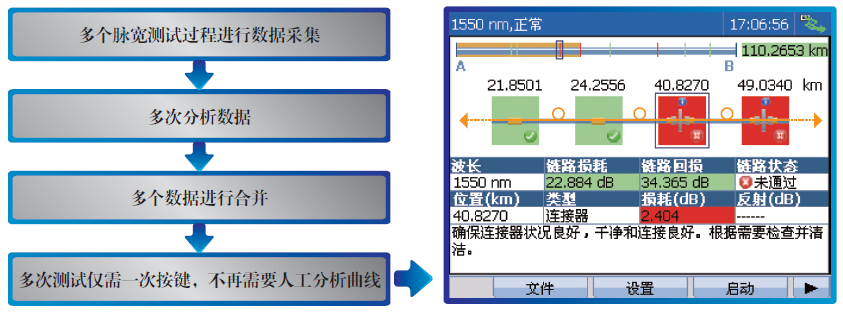

  iOTA测试原理：智能组合不同大小的脉宽，一次得到光纤、分路器、配线光缆、主干光缆等损耗和反射系数。自动判断光网络拓扑结构，以直观的图形方式显示出来。

一般特性

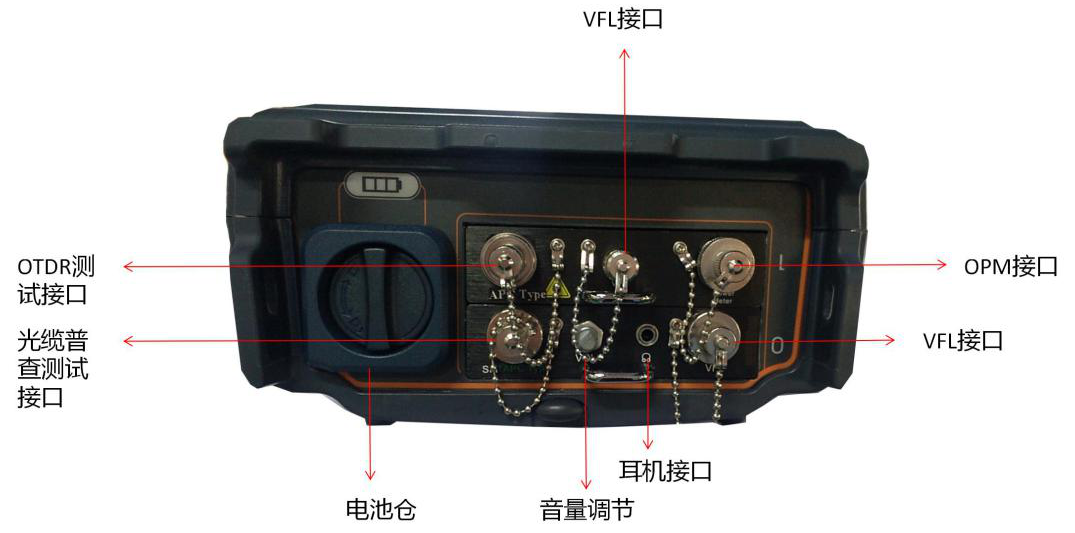

接口图片

技术规格
